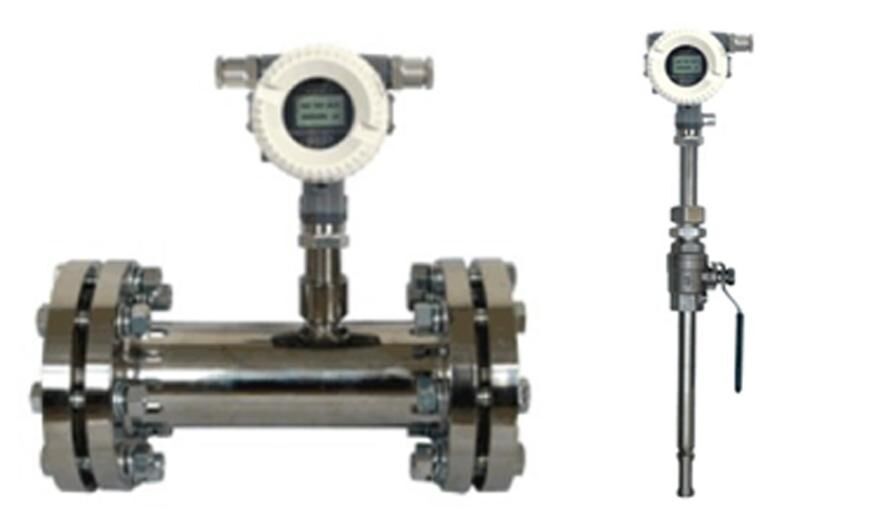

Süreç kontrol sistemleri için termal gaz kütle akış ölçer

FLR serisi termal gaz kütle akış ölçerleri

Açıklama

Bir termal gaz kütle akış ölçüm cihazı, termal difüzyon ilkesine dayanarak tasarlanmıştır ve gazları doğru bir şekilde ölçmek için sabit sıcaklık farkı yöntemini kullanır.yüksek dijitalleşme, kolay montaj ve hassas ölçüm.

Sensör bölümü, iki referans dereceli platin direnç sıcaklık sensöründen oluşur. Çalışma sırasında, bir sensör sürekli olarak orta sıcaklığı T1 ölçer;Diğeri, orta sıcaklıktan daha yüksek bir sıcaklığa T2 kendi kendini ısıtır ve sıvı akış hızını tespit etmek için kullanılır.Hız sensörü olarak bilinir.

Sıvı aktığı zaman gaz molekülleri sensörle çarpışır ve T2'den ısı taşır ve sıcaklığının düşmesine neden olur.Sürekli ΔT tutmak için, T2'ye verilen akım arttırılmalıdır. Gaz akışı ne kadar hızlı olursa, daha fazla ısı taşınır. Gaz akışı hızı ve artan ısı arasında sabit bir işlevsel ilişki vardır.Bu da sabit sıcaklık farkı ilkesinin temelidir..

Avantajlar

• Bu, gaz akışını ölçmek için sıcaklık veya basınç tazminatı gerektirmeyen, basit ve doğru bir işletim sağlayan gerçek bir kütle akış ölçeridir.Gaz kütle akışı veya standart hacim akışı sağlayabilir.

• Geniş bir dönüş oranına sahiptir ve gaz sızıntısını tespit etmek için uygun hale getiren 100 Nm/s'den 0,1 Nm/s'ye kadar gaz hızlarını ölçebilir.

• Mükemmel titreşim direnci ve uzun kullanım ömrüne sahiptir. Sensör hareketli parçalar veya basınç duyarlı bileşenler içermez, bu da ölçüm doğruluğunun titreşimlerden etkilenmemesini sağlar.

• Kurulumu ve bakımı kolaydır. Uygun saha koşullarında, kurulum ve bakım üretimi durdurmadan gerçekleştirilebilir (özel özelleştirme gereklidir).

• Tamamen dijital bir tasarımı benimsiyor, doğru ölçüm ve kolay bakım sağlıyor.

• RS-485 veya HART iletişimi ile fabrika otomasyonunu ve sistem entegrasyonunu destekler.

Teknik Özellik

Akış Aralığı
