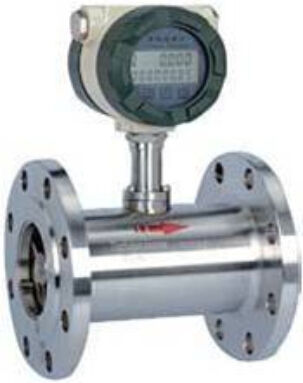

Kesin Su Ölçümü için 4 ila 200 mm'lik Turbin Akışölçörü

İsimsel çapı ((mm)

Bağlantı yöntemi

4,6,10,15,20,25,32,40 (geçit bağlantısı)

15,20,25,32,40 (yürüme tabanı ve flens bağlantısı)

50,65,80,100,125,150,200 (flanş bağlantısı)

Kesinlik Sınıfı

Düzenli doğruluk ± 1%R, ± 0,5%R,

En yüksek doğruluk ±0,2% R

Ölçüm aralığı oranı

1:10,1:15,1:20

Enstrüman malzemesi

304 paslanmaz çelik; 316L paslanmaz çelik; vb.

Orta sıcaklık ((°C)

-20 ± +120 °C

Çevre Koşulları

Sıcaklık: -10°C+55°C,

Nitelik Nem: 5%~90%

Atmosfer Basıncı: 86 ∼ 106 Kpa

Sinyal çıkışı

Algılayıcı: Nabız frekansı sinyali,

Düşük seviyede≤0.8V

Yüksek seviye ≥8V.

İletici: Akım sinyali

4'20mA DC

iki tel

Güç kaynağı

Algılayıcı: +12V DC, +24V DC (ifadesi)

Dönüştürücü: +24V DC

Sahne görüntüleme tipi ölçer: 3.2V Lityum hücresi

Sinyal iletim hattı

STVPV 3×0.3 (üç tel), 2×0.3 ((iki tel)

İletişim mesafesi

≤ 1000m

Sinyal hattı arayüzü

İç iplik M20×1.5

Patlama geçirmez sınıf

ExdIIBT6

Koruma sınıfı

IP65

İsimsel

Çapraz

(mm)

RDüzenli Akış Hızı (m)³/h)

Ex genişleyen akış hızı

(m³/h)

RNormal tolerans basıncı ((Mpa)

Özel tolerans basıncı ((Mpa)

(Flanş bağlantısı)

DN4

0.04'0.25

0.04'0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06'0.6

6.3

12, 16, 25

DN10

0.211.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6 ¢6

0.4 ¢8

6.3, 2.5 ((flange)

4.0, 6.3, 12, 16, 25

DN20

0.8 ¢8

0.45 ¢9

6.3, 2.5 ((flange)

4.0, 6.3, 12, 16, 25

DN25

1 ¢10

0.5 ¢10

6.3, 2.5 ((flange)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 ((flange)

4.0, 6.3, 12, 16, 25

DN40

2 ¢20

1 ¢20

6.3, 2.5 ((flange)

4.0, 6.3, 12, 16, 25

DN50

4 ¢40

2 ¢40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢100

5 ¢100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢200

10 ¢200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢250

1.6

2.5, 4.0, 6.3, 12, 16

DN150

30 ¢ 300

15 ¢300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ¢800

1.6

2.5, 4.0, 6.3, 12, 16
